青岛华章胶带:关于同步带的知识

来源:http://www.huazhang.cn/news285616.html 发布时间:2019-12-9 9:43:00 返回列表

同步带规格型号一览


一、橡胶同步带


1、梯型齿橡胶同步带规格型号

MXL 、XL 、L 、H、 XH、 XXH、


 T2.5 、T5、 T10、 T20、 AT5 、AT10、AT20

梯形齿同步带参数含义


例如:

1) 120XL037表示

节线长:12*25.4=304.8mm

齿形参数型号:XL

宽度: 0.37*25.4=9.4mm


2)T10 X 1250 X30

节线长:1250mm

齿形参数型号:T10

宽度:30mm


2、圆弧齿同步带规格型号

HTD 2M、3M、5M、8M、14M、20M

STS/STPD S2M、 S3M、 S4.5、 S5M、 S8M、S14M

RPP/HPPD RPP2M、 RPP3M、 RPP5M、RPP8M、 RPP14M

圆弧齿同步带参数含义


例如:

HTD 1040-8M-30表示

节线长:1040 mm

齿形参数型号:HTD8M

宽度: 30mm


二、双面齿同步带


1、DA型双面齿同步带规格型号

DA-XL、 DA-L、 DA-H、 DA-T5、 DA-T10、DA-T20、


DA-3M、 DA-5M、 DA-8M、 DA-14M、 DA-S8M

DA型双面齿同步带参数含义

例如:

DA 2000 X T10-40表示

节线长:2000 mm

齿形参数型号:T10 双面对称齿

宽度: 40mm


2、DB型双面齿同步带规格型号

DB-XL、 DB-L、 DB-H、 DB-T5、 DB-T10、DB-T20

DB型双面齿同步带参数含义

例如:

DB 2000 X T10-40表示

节线长:2000 mm

齿形参数型号:T10 双面错开齿

宽度: 40mm

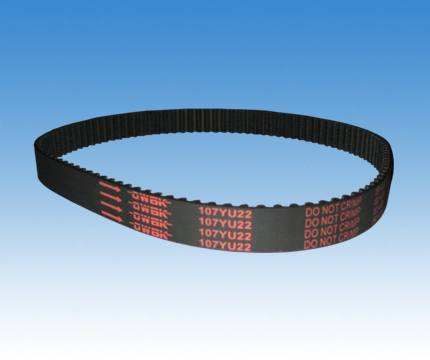

三、汽车同步带规格型号

R(MR)、 Y(MY) 、ZBS、 YU 、RU、 ZA、 S8MZD、 ZR、 ZAS、 ZB 、RHD 、RHX、 RPP、 SL ...

汽车同步带参数含义

例如:99 RU 22 表示

齿数: 99

齿形参数型号: RU

宽度: 22mm


四、多楔带规格型号

PH、 PJ、 PK、 PL、 PM

多楔带参数含义

例如:

1) 公制:10PJ1089

楔数: 10

有效长度: 1089mm

2) 10PJ250

楔数: 10

有效长度: 25*25.4=635mm


五、切割V带

普通V带规格型号

Y、 Z 、A 、B、 C、 D、 E

普通V带参数含义:

例如:

1) A 35 表示型号:A 长度:35*25.4=889mm

2) 13 X 1000表示宽度:13 长度:1000mm


窄V带规格型号

SPZ SPA SPB SPC XPZ XPA XPBXPC 3V(9N) 5V(15N) 8V(25N)

窄V带参数含义:

例如:

1) SPZ 40 表示型号: SPZ长度: 40*25.4=1016mm

2) SP 1016 表示型号: SPZ长度: 40*25.4=1016mm


六、聚氨酯同步带规格型号

MXL、 XL、 L、 H、


2M、 S2M、 3M、 S3M、 5M、 8M、14M、


T2.5 、T5 、AT5、 T10、 AT10

聚氨酯同步带参数含义

例如:

1) 120XL037表示

节线长:12*25.4=304.8mm

齿形参数型号:XL

宽度: 0.37*25.4=9.4mm


2)T10 X 1250 X30

节线长:1250mm

齿形参数型号:T10

宽度:30mm


3) HTD1040-8M-30表示

节线长:1040 mm

齿形参数型号:HTD8M

宽度: 30mm


七、开口PU同步带规格型号

T5、 T10、 T2、0 AT5、 AT10 、AT20、

 XL、 L、H 、XH、

HTD-5M、 HTD-8M、 HTD-14M、

STPD/STS-5M、 STPD/STS-8M、

开口PU同步带参数表示含义

例如:

30T5 表示齿形参数: T5宽度: 30mm长度任意,根据客户来选型,一卷100米
